Data Center Containment Systems
데이터센터의 적정온도를 유지하는데 사용되는 에너지 소비를 Containment를 통해 크게 감소 할 수 있다.
이 Containment 설비는 랙의 통로(Aisle)를 이용하여 장비에서 나오는 뜨거운 공기와 쿨러에서의 냉기공급을 분리함으로써 에너지 소비를 줄이고 냉각효율을 개선 할 수 있습니다.
Containment의 종류와 특징

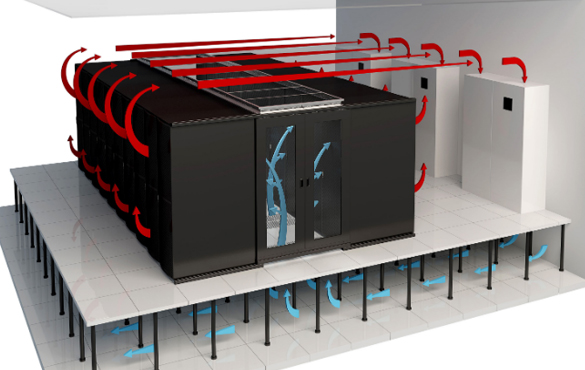

Cold Aisle Containment (냉기 통로 차폐)
CAC는 랙 사이와 통로 끝에 문이 있는 통로와 상부에 천장 패널로 차가운 통로를 감싸는 구조입니다.
구멍이 뚫린 바닥 타일로부터의 차가운 공기를 서버 장비 흡기구로 전달하는 냉각 방식입니다.
CAC는 차가운 공기가 서버에 도달하기 전에 따뜻한 공기와 섞이거나 주변 장비/자원에 의한 방해를 받지 않아 고밀도의 집중 냉각이 가능 합니다.
Down Flow CRAC (하향식 항온항습기)과 함께 운영하기 적합 합니다.
InRow Cooling을 적용 할 경우 2배 이상의 냉각 효율을 낼 수 있습니다.
고려사항
  • 01
    소방이 연동된 루프를 사용 하거나 소화에 대한 대책 마련이 필요 합니다. (공통)
  • 02
    짝수 단위로 랙을 확장하여, Containment를 유지 해야 합니다. (공통)
  • 03
    Blank Panel등을 이용하여 랙 전면부의 밀폐력을 올려야 합니다.
  • 04
    직원 환경 및 주변 온도 상승에 따른 예외 장비(UPS 및 기타장비)의 컨디션을 고려 해야 합니다.

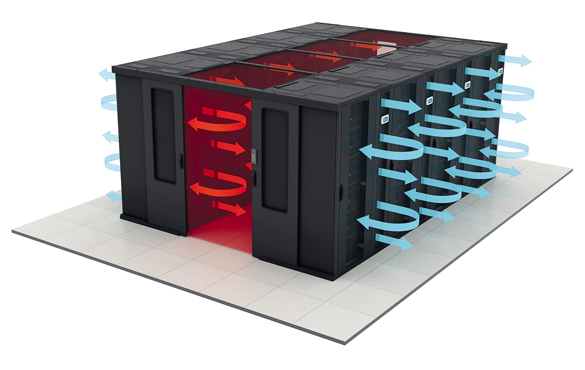

Hot AisleContainment (열기 통로 차폐)
HAC는 CAC의 반대 배치입니다.
뜨거운 통로로 장비의 열기를 배기가스를 다시 CRAC 또는 InRow로 리턴을 유도하는 구성입니다.
간략히 말해 서버 랙에서 배출되는 뜨거운 공기를 분리해 둠으로써 에너지 효율을 개선하는 반면 추가적인 압력 강하를 극복하기 위해 냉각 리턴이 원활치 않을 시 더 큰 용량의 냉각 용량이 필요 할 수 있습니다.
InRow Cooling Unit 구성 시 적합한 시스템 입니다.
고려사항
  • 01
    냉각 면적이 넓어 개방된 공기 분배로 인해 냉각이 집중되지 않습니다.
  • 02
    Aisle 내부에 열기가 밀집 되기 때문에 내부 작업 시 어려움이 있을 수 있습니다.
  • 03
    천정을 통해 Aisle에 밀집된 열기를 CRAC의 흡입구 까지 보낼 수 있는 리턴 덕트 사용이 필요합니다.

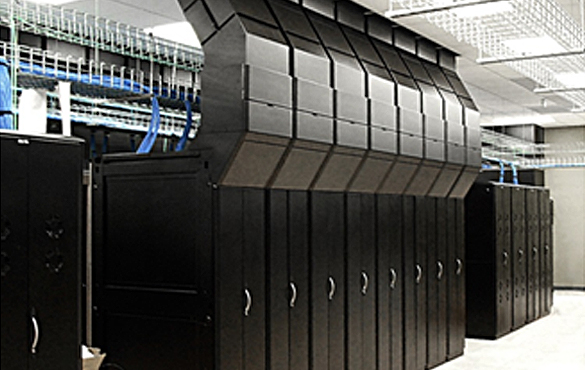

Chimney Systems(배기 덕트 시스템)
배기 덕트 시스템은 랙 후면 상단에서 확장되는 덕트와 실외기 내장형 InRow Cooling과 함께 구성 할 수 있습니다. 열기를 덕트를 통해 천장 환풍구로 내보내는 방식의 냉각 방식입니다.
열기를 실내에서 완전히 제거하기 때문에 룸은 서늘한 상태를 유지하여 운영비를 절감 할 수 있습니다.
이러한 유형의 시스템은 이미 존재하는 랙에 설치할 수 있기 때문에 대부분의 데이터 센터와 호환성이 높고, 개별 랙뿐만 아니라 여러 랙에 걸쳐져 있는 시스템에도 설치될 수 있어 랙 구성의 자유도가 높습니다.
고려사항
  • 01
    원활한 열기 배출을 위한 외부로의 덕트 연동 가능 여부 확인
  • 02
    공기 순환이 되지 않기 때문에 기후 및 환경별 목표 온도와 기압 조절에 신경을 써야 합니다.

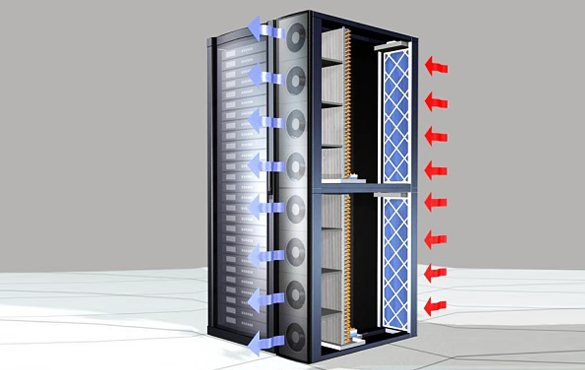

In-Row Cooling Unit (근접 냉각 방식 쿨러)
이 유닛은 Containment에 최적화된 근접 냉각 방식의 냉각 유닛 입니다.
랙에 밀착하여 냉기를 내보내고 나온 열기를 받아 들여 순환하는 짧은 경로를 이용하기 때문에 냉각 효율을 극대화 하는데 적극적으로 활용 할 수 있습니다.
In-Row의보다 자세한 정보는 Cooling & Air Flow Solution에서 확인 가능합니다.
